Восстановление проушины ковша и рукояти гидравлического экскаватора Hitachi ZX 450

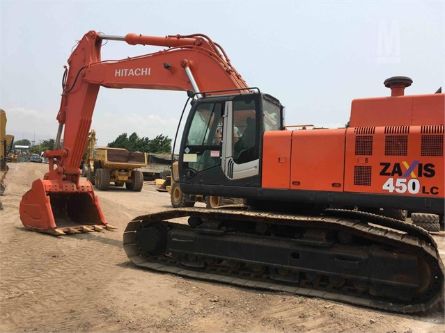

гидравлический экскаватор Hitachi ZX 450

Выполнение любых серьезных строительных работ трудно себе представить без использования гусеничных экскаваторов, основное назначение которых – перемещение сыпучих материалов в пределах строительного участка, выемка грунта, рытье котлованов или траншей, расчистка дорог, а также возведение насыпей.

Экскаватор Hitachi 450 относится к поколению землеройных машин, сочетающих высокую производительность с максимальной комфортностью управления. В числе особенностей базовой модели этой серии:

  • экономичный режим расхода топлива;
  • усовершенствованная гидравлика HIOS III;
  • мощная дизельная силовая установка оснащена электронным управлением;
  • на многофункциональном мониторе предоставляется полная информация о работе оборудования и расходе топлива;
  • упрощена система технического обслуживания;
  • обеспечена защита от несанкционированного проникновения в кабину оператора.
*Экскаватор оснащён системой форсирования мощности, отличается низким шумом работы двигателя. Замена масла осуществляется через 5 тыс. часов.

Технические характеристики
  • максимальная высота копания – 10150-12110 мм;
  • предельная высота выгрузки – 6910-9090 мм;
  • максимальный глубина копания – 7390-10360 мм;
  • радиус копания – 11390-14510 мм;
  • тяговое усилие – 319 кН;
  • скорость поворота платформы – 9 об/мин.
*Максимальный преодолеваемый уклон для данного экскаватора равняется 35 градусам.

Модификации

Среди всех модификаций наибольшим спросом пользуются версии с индексом LC. Отличительной особенностью таких машин от базового экскаватора является удлиненная гусеничная платформа, что обеспечивает отличную проходимость на вязких грунтах и повышенную устойчивость. Помимо этого производитель может оснащать технику различными видами навесного оборудования, рабочими органами и другими весьма полезными оснащениями.

Устройство

В качестве несущей конструкции Hitachi 450 используется крестообразная балка, характеризующаяся увеличенной прочностью. Маневренность техники обусловлена применением современного подшипника поворотной части улучшенной конструкции. В нем имеется большее число шариков, которые предназначены для повышения несущей способности и устойчивости при повороте. Боковое зеркало Hitachi ZX 450 Корпус может подниматься или сдвигаться вперед с помощью выключателей в кабине, что гарантирует удобство оператора. Увеличение прочностных показателей пальцев рабочего оборудования обусловлено применением высокопрочной стали. Ковш теперь оснащается зубьями Super-V, которые обеспечивают плавность погружения в рабочий материал и повышают эффективность использования экскаватора. Концы пальца ковша имеют втулки, которые исключают образование зазоров и рывки при работе.

восстановление проушины ковша и рукояти
В процессе эксплуатации экскаватора, проушины ковша и рукояти подвергаются сильному износу. На примере одной из работ нашего клиента Андрея Печёнова мы покажем, как он выполняет ремонт соединений рукояти и ковша гидравлического экскаватора Hitachi ZX 450. Текущая работа производиться мобильным расточно-наплавочным станком СТАНЭКСПЕРТ® МРНК ПИОНЕР 2М.

ПО УСЛУГЕ ВОССТАНОВЛЕНИЯ ОТВЕРСТИЙ В САРАТОВСКОЙ ОБЛАСТИ ОБРАЩАЙТЕСЬ ПО ТЕЛЕФОНУ 8 917 021-01-22

У экскаватора были разбиты отверстия под втулки на ковше и рукояти. Работа по восстановлению данных отверстий разделялась на несколько этапов: предварительная расточка под наплавку, наплавка, и заключительная чистовая расточка.

В процессе работы выяснилось, что имеется зазор между проушинами ковша и рукоятью, который составлял 15 мм. Андрей решил сделать гарантированный зазор: выточил шайбу которая повторяет профиль под уплотнительный элемент, и приварил её на более разбитую сторону. И тем самым установил гарантированный зазор 1,5 мм между рукоятью и проушинами ковша.

Далее приступаем к восстановлению отверстия рукояти. Рукоять была поднята в горизонтальное положение, так как отверстие под подачу смазки через тавотницы должно быть расположено в горизонтальной плоскости, чтобы при наплавке видеть, как оно расположено и обойти его.

Также при работе обнаружено что торец у рукояти весь побит и необходимо сделать наплавку. Далее растачиваем торец и наплавляем. После этого производится наплавка самого отверстия и заключительная расточка.

Купить мобильный расточно-наплавочный комплекс СТАНЭКСПЕРТ® МРНК ПИОНЕР 2М Вы можете, оставив заявку на нашем сайте.
